مكان المنشأ:
الصين
اسم العلامة التجارية:
HUATAO
إصدار الشهادات:
ISO9001
رقم الموديل:
HT-PLH
اتصل بنا

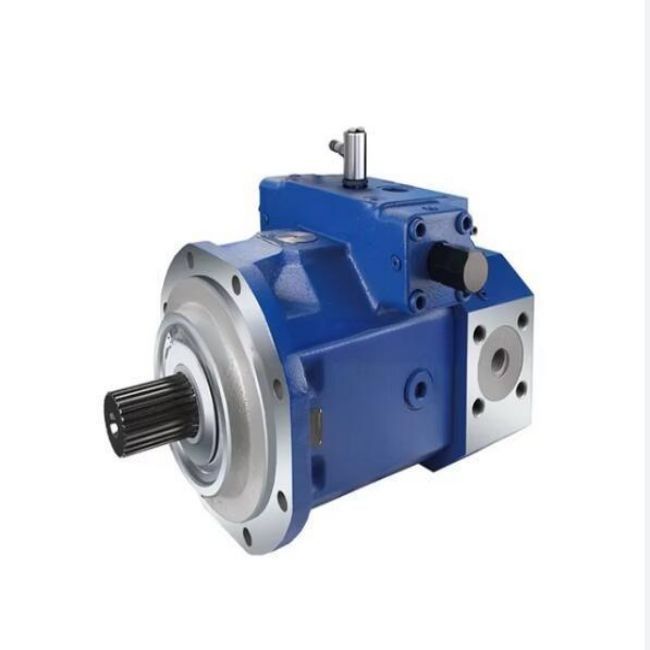

في المضخات الثابتة بالبستن المحوري ، عادة ما تستخدم لوحة السواش أو آلية عمود السواش. عندما يدور عمود القيادة ، فإنه يسبب المكبس في التفاعل المحوري. على سبيل المثال ،في مضخة ثابتة بالبستن المحوري من نوع صفيحة السواشعندما يدور عمود القيادة ، يتحرك المكبس ذهابًا وإيابًا على طول فتحة الأسطوانة بسبب ميل لوحة السواش.هذه الحركة المتبادلة للمكبس تسحب السائل من خلال مدخل الزيت ثم يضغط السائل من خلال منفذ الزيت، تشكل تدفقًا مستمرًا للزيت الهيدروليكي وتوليد الضغط. مضخة المكبس المحوري الثابتة هي نوع من المضخات الهيدروليكية.يلعب دورا هاما في النظام الهيدروليكي من خلال تحويل الطاقة الميكانيكية إلى الطاقة الهيدروليكيةمبدأ عمل هذه المضخة هو الحركة المحورية للمضخة. المضخة تتحرك بالتوازي مع محور المضخة.وتستخدم هذه الحركة لنقل السائل وتوليد الضغط الهيدروليكي.
ميزة مضخة البستون
القدرة على الضغط العالي: المضخات الثابتة المكبسية المحورية قادرة على إنتاج ضغوط هيدروليكية عالية للغاية. وهذا يجعلها مناسبة للتطبيقات التي تتطلب قوى عالية ،مثل المطبخات الهيدروليكية الثقيلة أو الأنظمة الهيدروليكية لآلات البناءعلى سبيل المثال ، في الصحافة الهيدروليكية المستخدمة لتشكيل المعدن ، فإن إنتاج الضغط العالي من مضخة محورية مسدسة ثابتة يسمح للصحافة الهيدروليكية بتطبيق قوى عالية على قطعة معدنية.
تحرك متغير: كما ذكر سابقاً، يمكن تغيير تحرك المضخة عن طريق ضبط زاوية صفيحة السواش أو ميل العمود.هذه القدرة المختلفة للتحريك يسمح للسيطرة الدقيقة على تدفق السائل الهيدروليكيفي تطبيقات مثل المحركات الهيدروليكية ذات الدوران المتغير أو الأنظمة الهيدروليكية التي يتم التحكم بها بواسطة الخدمةهذه القدرة على تعديل النزوح أمر بالغ الأهمية للسيطرة الدقيقة على سرعة وقوة النظام.
الكفاءة العالية: عادة ما تكون لهذه المضخات كفاءات حجرية وميكانيكية عالية.الكفاءة الحجمية العالية تعني أن معظم السائل الذي تم استخدامه من قبل المضخة يتم تسليمه في الواقع إلى النظام الهيدروليكي، وتقليل التسرب الداخلي إلى الحد الأدنى. الكفاءة الميكانيكية العالية تعني أن جزءًا كبيرًا من الطاقة الميكانيكية المدخلة يتم تحويلها إلى طاقة هيدروليكية مفيدة.الحد من خسائر الطاقة بسبب الاحتكاك والعوامل الأخرى.
| الحجم |
الـNG |
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
||
| النزوح، الهندسي، لكل دورة |
Vg |
سم3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
|
| الحد الأقصى لسرعة الدوران2) |
نـوم |
rpm |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
|
| /1500 |
||||||||||
| الحد الأقصى لسرعة الدوران3) |
nmax |
rpm |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
|
| التدفق |
في Vg و n nom |
qv |
I/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| القوة |
عند Vg، nnom وAp = 400 بار |
(ب) |
كيلوواط |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 / 4384 |
| عزم الدوران |
عند Vg و Ap = 400 بار |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| صلابة الدوارعمود المحرك |
نهاية العمود S |
ج |
kNm/rad |
29,9 |
29,9 |
|||||
| نهاية العمود P |
ج |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
|
| نهاية العمود Z |
ج |
kNm/rad |
146 |
263 |
332 |
543 |
1136 |
|||
| لحظة الثبات للمجموعة الدوارة |
JGR |
كيلو متر مربع |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
|
| الحد الأقصى للتسارع الزاوي |
أ |
راد/س2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
|
| حجم القضية |
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
|
| الوزن (حوالي) |
م |
كيلوغرام |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
|
مجالات التطبيق
الآلات الهندسية: في الحفارات، المحمولات، الرافعات وغيرها من المعداتيتم استخدام المحركات الثابتة المكبس المحوري لدفع حركة أجهزة المشي وأجهزة العمل (مثل ذراع الغطس وذراع الحفارات)يمكن أن تلبي خصائص عزم الدوران العالي والسرعة القابلة للتعديل متطلبات عمل الآلات الهندسية في ظل ظروف عمل مختلفة.
المعدات البحرية: في نظام الإدارة ونظام القيادة في السفينة،يمكن أن توفر المحركات الثابتة المكبس المحوري طاقة موثوقة لضمان التشغيل الطبيعي لمناورات السفن ومعدات الرصيفكما يمكنها الحفاظ على أداء جيد في البيئات البحرية القاسية والتكيف مع التشغيل المستقر للسفن على المدى الطويل.
معدات الأتمتة الصناعية: في بعض خطوط الإنتاج الآلية وأدوات الآلات والمعدات الأخرى التي تتطلب التحكم الدقيق في الحركة ، يمكن استخدام محركات المكبس المحوري الثابتة كمصادر طاقة.من خلال أنظمة التحكم الهيدروليكية المتقدمة ، يمكن تحقيق التحكم بدقة عالية في الموقف والتحكم في السرعة لتحسين جودة معالجة المنتجات وكفاءة الإنتاج.
